NOx-02型氮氧化物分析仪
一、概述
NOx2型氮氧化物分析仪,由采样系统、预处理系统,气体转换系统、监测分析系统、数据采集传输系统组成,运用先进的工业传感器网络技术以及自动控制、有线通讯、数据库及网络工程等计算机应用技术,实现对烟囱排口氮氧货物气体的排放进行实时监控, 为环境应急监测提供先进的环境监控和预警、预报等服务,提升执法部门对突发事故的应急处理能力。
二、技术指标
| 项目 | 明细 | 参数 |
| 通讯方式 | 有线接入方式 | 网口接入 |
| 通讯接口 | 串口通讯 | RS232/RS485 |
| 模拟量输入 | 2 路差分 4~20mA/0~20mA/0~5V | |
| 开关量输入 | 2 路 | |

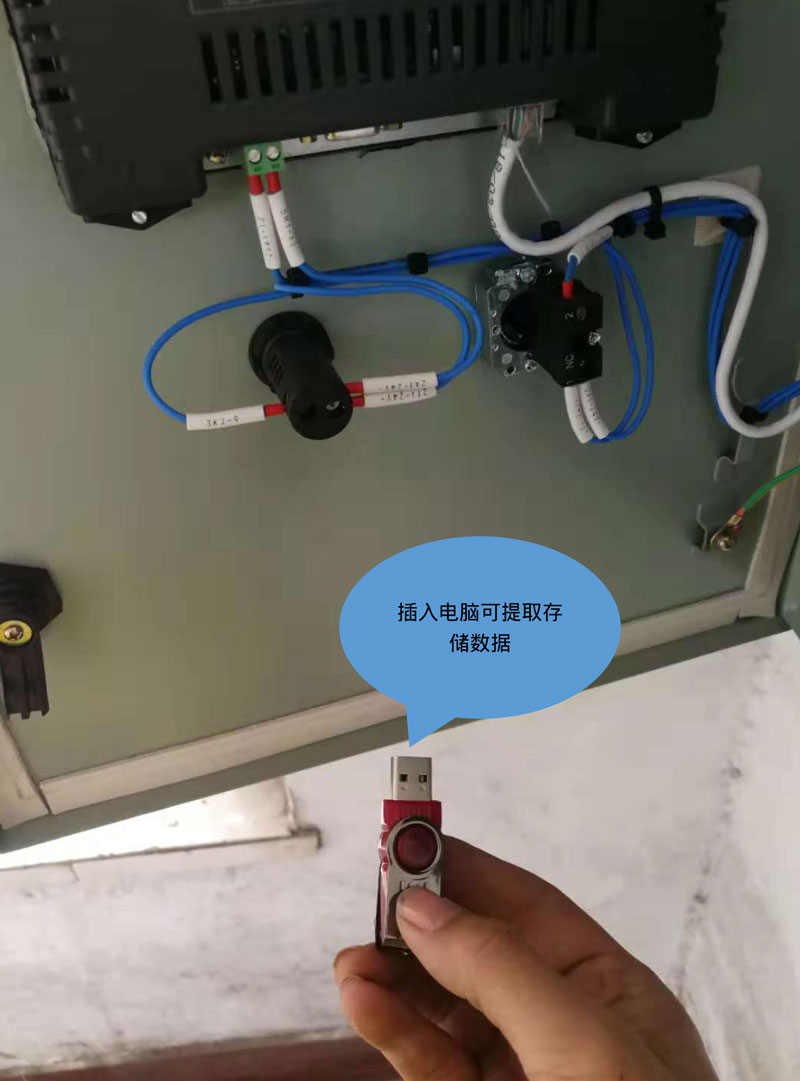

| 存储容量 | 8G，可保留一年数据 | |
| 供电电源 | 220V | |
| 工作环境 | 湿度 | 百分之四十~百分之六十 |
| 温度 | -10~70℃ | |
| 氮氧化物尾气检测参数 | 测量原理 | 电化学式 |
| 量程 | 0-200ppm | |
| 示值误差 | ±百分之五 | |
| 重复性 | ≤百分之二 | |
| 响应时间 | ≤90s | |
| 稳定性 | ±百分之五FS/4h | |
| 绝缘电阻 | ≥20M≥≤ | |
三、工作原理
NOX-02型氮氧化物分析仪的工作原理：

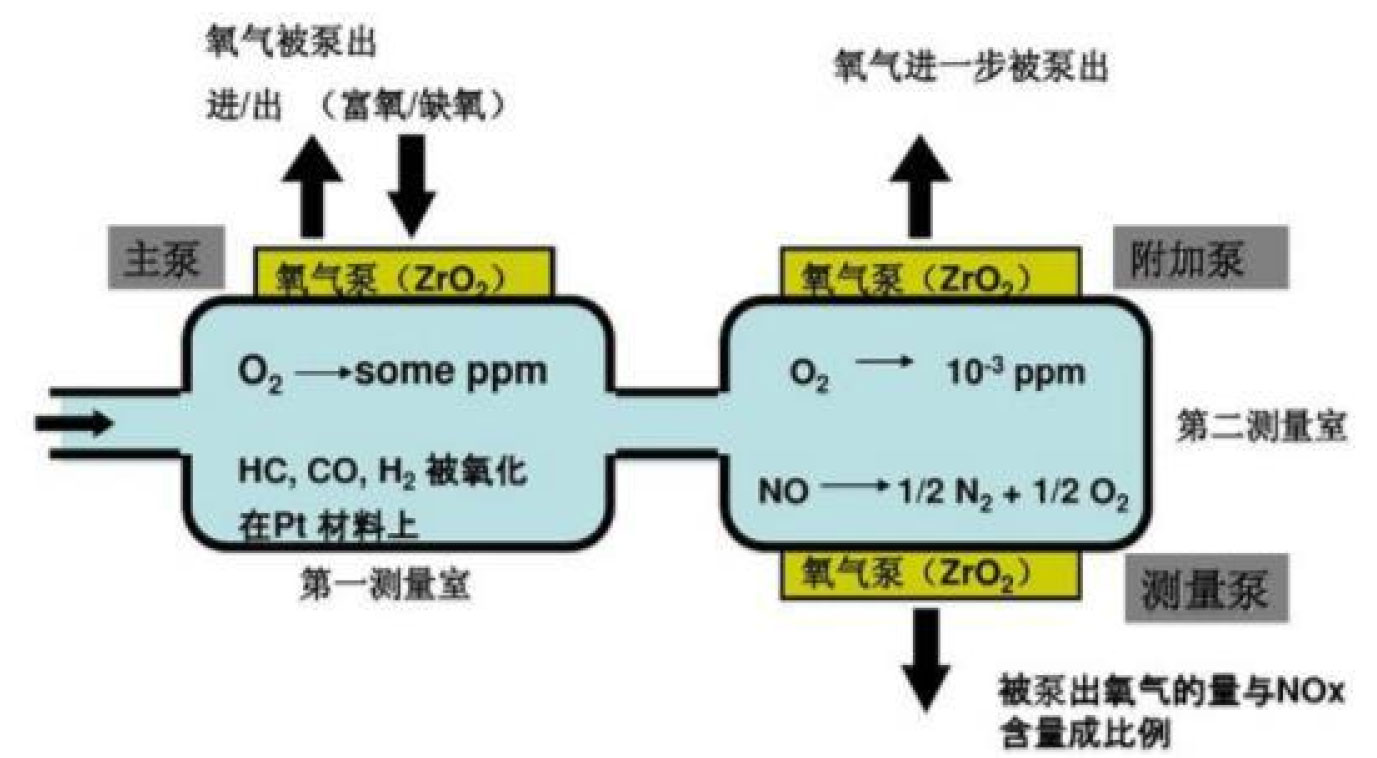

电化学式NOx传感器的原理
1、被测气体扩散进入传感器一号测量池：一号测量池内的氧被排出(氧泵),产生电流,通过测量电流来测量被测气体中的氧气浓度。同时一号测量池内NO2产生分 解:
,完成
转换。
2、被测气体继续扩散进入传感器二号测量池：二号测量池内一氧化氮产生分 解:
,分 解的氧气被排出(氧泵),产生电流,通过测量电流来测量被测气体中的氮氧化物浓度

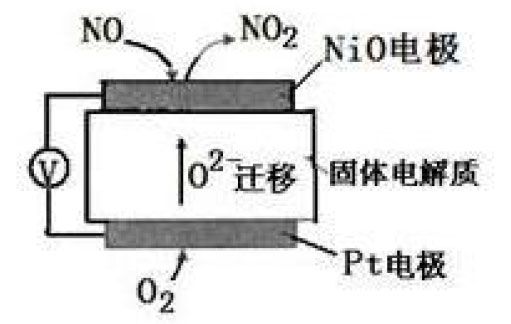

NOx传感器的原理介绍
①Pt发生的是还原反应。
②NiO反应式:
