石灰-纯碱双碱脱硫

  石灰-纯碱双碱脱硫——除雾器

  双碱法是中小型锅炉应用较广的烟气脱硫技术,是为了克服石灰石-石膏法容易结垢的缺点而发展起来的。双碱法种类较多,最常用的是钠钙双碱法。

  钠- 钙双碱法【Na2CO3--Ca(OH)2】采用纯碱吸收SO2,石灰还原再生,再生后吸收剂循环使用,无废水排放。

  在工艺先进、运行可靠和经济合理的原则下,为了最大限度的减小一次性投资、节能降耗和系统维护方便,设计工艺流程。

  烟气经布袋除尘器除尘,再进入脱硫塔。烟气在导向板作用向上螺旋,并与脱硫液接触,将脱硫液雾化成直径0.1-1.0mm的液滴,形成良好的雾化吸收区。烟气与脱硫液中的碱性脱硫剂在雾化区内充分接触反应,完成烟气的脱硫吸收和进一步除尘。经脱硫后的烟气向上通过塔侧的出风口直接进入风机并由烟囱排放。

  由于除雾器2-3年就需要更换一次,增加了日常设备维护的费用,纽思泰伦将除雾器更换为公司专利产品“自力旋流除雾器”,不仅解决了除雾器更换的问题,同时解决“飘雨"现象,新建脱硫装置无需烟囱排放。

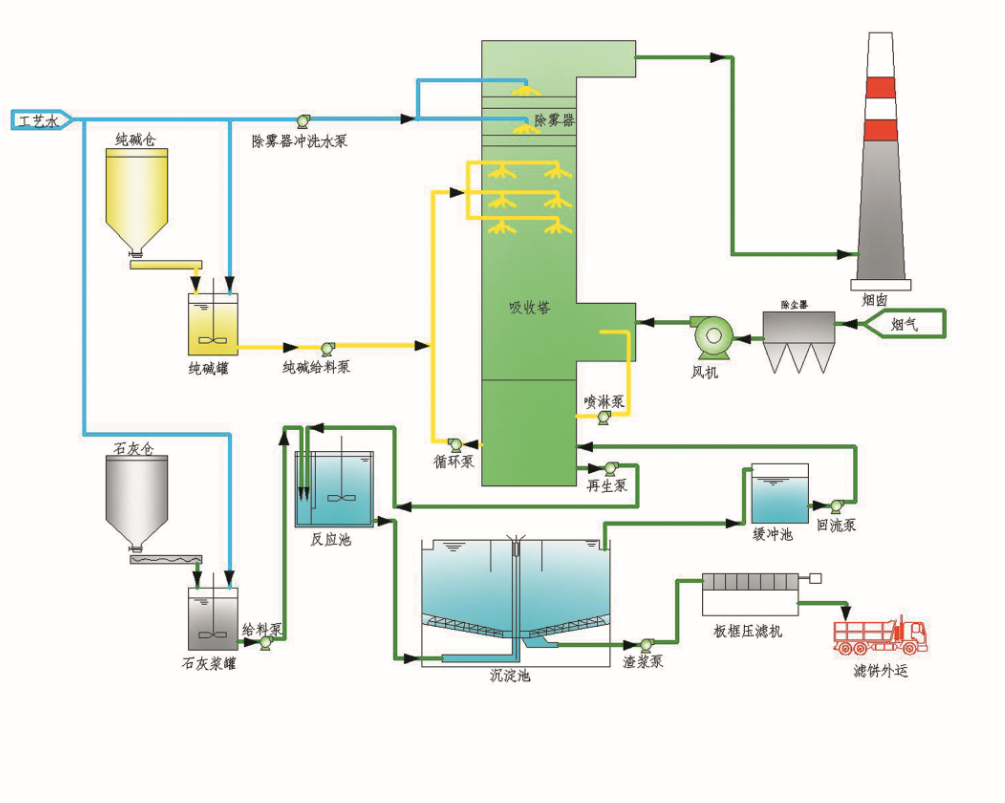

  脱硫系统流程示意图--除雾器

脱硫脱硝技术方案

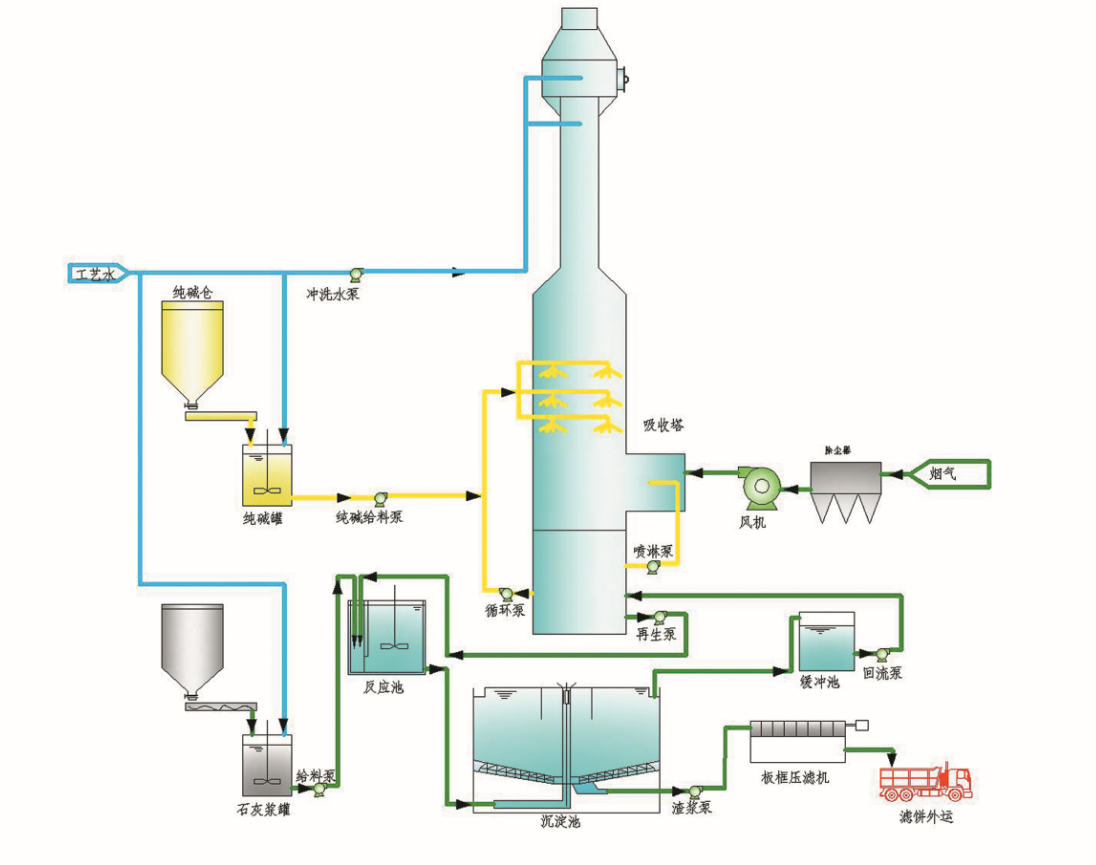

  石灰-纯碱双碱--自力旋流除雾器(免维护)

脱硫脱硝技术方案

  工艺特点

  钙钠双碱法是先用钠碱性吸收液进行烟气脱硫,然后再用石灰粉再生脱硫液,由于整个反应过程是液气相之间进行,避免了系统结垢问题,而且吸收速率高,液气比低,吸收剂利用率高,投资费用省,运行成本低。

  1、以NaOH(Na2CO3)水溶液,在循环过程中对水泵、管道、设备缓解腐蚀、冲刷及堵塞、便于设备运行和维护。

  2、钠基吸收液对SO2反应速度快,故有较小的液气比,达到较高的脱硫效率,一般≥90%.

  3、脱硫剂的再生及脱硫沉淀均发生于塔体外,避免塔内堵塞和磨损,提高了运行的可靠性,降低了运行成本。

  4、以空塔喷淋为脱硫塔结构,运行可靠性高,事故发生率小,塔阻力低,Δρ≤600pa。

  工艺原理

  (1)、在塔内吸收SO2

  ①Na2CO3+SO2=Na2SO3+CO2

  ②2NaOH+SO2=Na2SO3+H2O

  ③Na2SO3+SO2+H2O=2NaHSO3

  以上三式视吸收液酸碱度不同而异,碱性较高时(PH>9)以②式为主要反应;碱性稍微降低时以①式为主要反应;碱性到中性甚至酸性时(5

  (2)、用消石灰再生

  Ca(OH)2+Na2SO3=2NaOH+CaSO3

  Ca(OH)2+2NaHSO3=Na2SO3+CaSO3•H2O+1H2O

  在石灰浆液(石灰达到饱和状况)中,NaHSO3很快与Ca(OH)2反应从而释放出【Na+】,【SO32-】与【Ca2+】反应,反应生成的CaSO3以半水化合物形式沉淀下来从而使【Na+】得到再生。
